▶IN-LINE HEATER
 인라인 히타
 PRINCIPLE


IN-LINE HEATER는 배관중에 설치하여 순간가열의 장점으로 STEAM을 유체에 직접 분사 가열하는 것으로써 내부구조는 STEAM 분사형 다단 ZOZZLE로 연결되고, NOZZLE 내부는 BENTURI TUBE 형태로 분사 증가량을 유체가 순간적으로 흡수할 수 있도록 특수 고안 제작되어 다른 구조에 비해 사용시 HAMMERING과 소음, 진동등이 없으며 STEAM과 유체가 직접 혼합가열되는 직접 열교환기로 산업용 전반에 걸쳐 설치 및 개선 사용분야가 증가되는 추세입니다.

* HOT WATER GENERATOR SYSTEM에 적용
* JACKET HOT WATER HEATING SYSTEM
* REACTOR HOT WATER SYSTEM

 IN-LINE HEATER 설치 사용시 장점

- 순간가열로 생산성 단축
- HAMMERING 소음, 진동 없음
- 압력용기 허가 대상 제외 품목
- 수명이 반영구적임
- 열효율의 100%
- 보수유지(HAINTENANCE)가 편리
- 서로다른 유체의 효과적인 혼합가열
- 내부의 망이나 SCREEN이 없음
 IN-LINE HEATER 용도

- 산업용으로 대용량 온수제조 SYSTEM
- 피혁, 섬유, 식품, 제지, 화학공장의
  온수제조설비용
- 양어장, 수영장, 목욕탕 온수 공급용
- 화력발전소 AIR PREHEATER DOSSING
   SYSTEM용

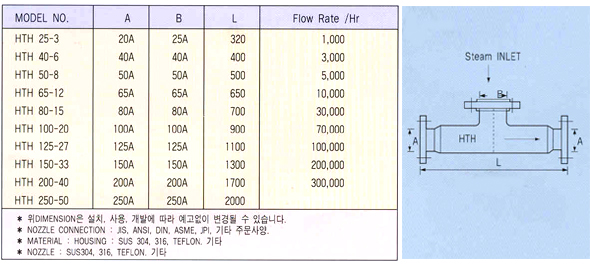

 DIMENSIONS


 IN-LINE HEATER 설치와 운전방법


- IN-LINE HEATER 설치는 수평 또는 상향, 하향식 설치가 가능
- STEAM LINE 접속은 응축수 배출이 가능하게 하고 수평 또는 하향으로 배관
- 유체의 온도조절은 STEAM CONTROL VALVE를 사용하여 조절
- 대용량 IN-LINE HEATER 설치시는 SUPPORT 부착
- IN-LINE HEATER STAME 입구에 CHECK VALVE 부착사용
(AUTO IN-LINE HEATER 제외)
- 사용 조건은 정압, 정량일때 최적의 운전효율을 발휘합니다.
- 고난도 설치조건은 폐사와 협의후 설치

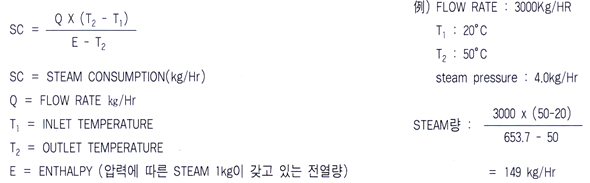

 IN-LINE HEATER STEAM 소모량 계산


 설치사용예
