| 사용목적 |
| DESUPERHEATER는 고온 또는 고압의 (SATRRATED STEAM)을
|
| 사용공정 조건에 알맞는 압력과 온도로 조절하여 STEAMENERGY의 |
| 효율을 극대화하고 공정중의 열교환기나 STEAM을 사용하는 기기손상
|
| 방지 및 적정한 운전에 널리 쓰이고 있습니다. |
| 구성
및 TYPE |
| DESUPERHEATER의 형식은 SPARY, ORIFICE, ATOMIZING
|
| TYPE 으로 여러 종류가 있으며 설치사용조건에 적합한 것으로 선 |
| 정하는 것이 좋고 NOZZLE, BODY, CONNECTION으로
구성되며 |
| AUTOMATION DESUPERHEATER는 PNEUMATIC 부분이
추가로 |
| 구성 사용됩니다. (AUTO/MANUAL
(혼합식선택)) |
|
|
| TPPRICATION |
| ■
POWER PLANT |
| ■
CHEMICAL PLANT |
|
| ■
PETROCHEMICAL PLANT |
| ■
PAPER MILL PLANT |
|
|
|
| |
| INSTALLATION
& SPECIFICATION |
|
|
| ■
MATERIAL |
| BODY : |
| CS. A1055 SUS 304, 316, ETC. |
|
| ■
NOZZLE |
| SUS 304, A10 |
| CS. ETC. |
|
| ■
CONNECTION |
| KS. JIS, ANSI,ASME |
| DIN ETC. |
|
|
| 1. Fluid conditions |
6. Position at
air full ㅁ OPEN. ㅁ CLOSED |
| 2. Application |
7. Auto Standard
acc, pneumatic or |
| 3. Main Steam
Pipe size and schedule |
electric
positioner |
| "
x Sch. |
air
set |
| 4. Operation
input signal 0.2 ~ 1.0Kg/cm2 G |
8. Option : Air
lock |
| mA
DC |
Manual
handle |
| 5. Supply air
pressure Kg/cm2 G |
We
Will equip the systerm per request. |
|
|
| 발전설비 및 장치 산업에 있어서 과열증기는 효율적인 에너지 |
| 운송방법으로 채용되고 있으나 대부분의 설비는 포화 또는 약 |
| 간의 과열도를 갖는 증기를 필요로 한다. 이러한 조건을 만족 |
| 시키기 위하서 과열증기로 부터 과잉 에너지를 회수하는 방법 |
| 으로 가장 효율적으로 적용되는 방법이 공정중의 응축수나 냉 |
| 각수를 과열 증기에 직접 접촉시켜 에너지 교환을 시키는 방 |
| 식이 채용되고 있는데, 이때 사용되는 기기를 desuperheater |
| 라 칭한다. |
| (주)히텍코리아는 다양하고 신뢰성있는, 고효율의 |
| Desuperheater(디슈퍼히타)를 생산, 제공하고 있습니다. |
|
| Desuperheatetr의 특징 |
| |
| ⊙ 설치가 쉽고 설치공간이 적다. |
| ⊙ 온도조절이 정확하고 신뢰성이 높다. |
| ⊙ 유지보수 비용이 저렴하다. |
| ⊙ 장기간 사용하여도 고장이 거의 없다. |
| ⊙ 적용범위가 넓다. |
| |
| |
|
|
| |
| Structure |
|
 |
 |
 |
| Type |
Single nozzle Spray type |
Multi nozzle Spray type |
Ejector Mixing type |
Venturi tube Mixing type |
Venturi ll type |
Variable Orifice type |

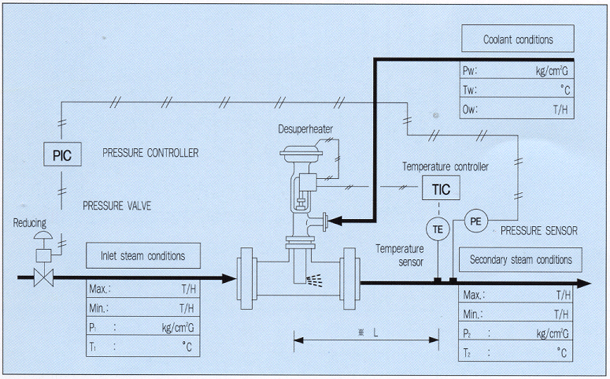

Arrang-
ement of systerm |
|
 |
|
|
| Turn-down Ratio |
Max. 3:1 |
Max. 10:1 |
Max. 30:1 |
Max. 50:1 |
Max. 5:1 |
Max. 40:1 |
| Installation |
Hori./Vert. |
Hori./Vert. |
Hori./Vert. |
Hori./Vert. |
Hori./Vert. |
Vertical |
Temp-
erature
Acc
uracy |
Sat. +20˚C
or more |
Sat. +10˚C
or more |
Sat. +6˚C
or more |
Sat. +5˚C
or more |
Sat. +7˚C
or more |
Sat. +3˚C
or more |
Temp.
Setecting Distance |
15m or more |
12m or more |
10m or more |
10m or more |
12m or more |
6m or more |
Cooling
Water
pressure |
Steam+
7bar or
moer |
Steam+
5bar or
moer |
Steam+0bar or moer |
Steam+
0bar or
moer |
Steam+1bar or moer |
Steam+3bar or
moer |
Steam
Piping
size |
6" or more |
8" or more |
6" or more |
4" or more |
3" or more |
3" or more |
| Application |
Load, Temp. -Small vari.
Press. drop-Small
⊙ Condenser dump
⊙ Turbine dump
⊙ Process steam |
Load, Temp. -Largel vri.
Press. drop-Very Small
⊙ Turbine dump
⊙ Process steam |
Load, Temp. -Small
Press. drop-Middle
⊙ Turbine dump
⊙ Process steam |
Load, Large variation
Temp.-Rapid respons
Press drop-middle
⊙ Importantprecess |
|
|
| |
