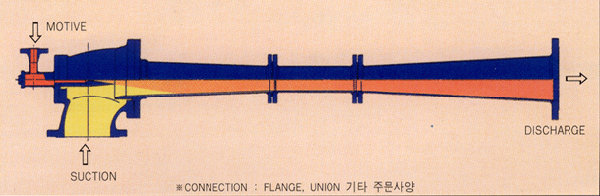

| 증기 이젝터는 고압의 증기를 동력원으로 하여
펌프와 같은 효과를 얻는 기기로써 구조가 간단하고 구동 |
| 부가 없어 고장이 없으므로 신뢰성이 높다. |

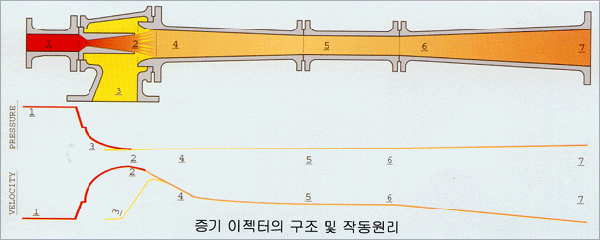

| 증기 이젝터는 그림에서 보는 바와 같이 크게
분사 노즐(2), 흡입실(3), 및 디퓨져(4,5,6)로 이루어져 있으 |
| 며 작동 원리는 다음과 같다. |
| 증기 이젝터에 공급된 고압 (구동압력, Pm)의
증기는 분사노즐(2)에서증기가 갖고 있는 압력에너지를 속 |
| 도 에너지로 변환시켜 마하 3~4의고속으로 분사된다.
이때 흡입실(3)은 고속으로 분사되는 증기에 의하여 매우 낮은 압력(흡입압력,PS)으로 형성되고, 흡입실 주위에
있는공기, 증발가스 또는 배기가스등은 |
| 흡입 배관을 통하여 고속으로분사된증기 분류에흡입
된다. 고속으로 분사된 증기와 흡입 유체는 디튜져 |
| 입구(4)에서 구동증기와의 에너지 전달 및 혼합이
시작되어 디퓨져목부(5)에서 혼합이 완료되다. |
| 초음속 유동의혼합가스는 디퓨져 출구(6)에서
베르누이의 원리에 따라 배출압력까지 압축(배출압력 |
| Pd)배출된다. |
| |
| 증기 이젝터의 성능은 팽창 압력비(Pm/Ps)와 압축압력비(Ps/Pd)에 의하여
결정되며, 설계 및 제작 능 |
| 력에 의해 크게 좌우된다. 분사 노즐은 유통 형태에 의하여 아음속 유동에서는
축소 분사노즐, 초음속 유 |
| 동에서는 축소-확대 노즐을 사용하여야 하며, 초음속 유동의경우 마하 3 ~ 4의고속
유동이 이루어짐으로 |
| 제작능력이 매우중요시 된다.디퓨져(4,5,6)에서는 운동에너지 교환, 혼합,
초음속 유동, 충격파의발생, 동 |
| 결현상 등 매우 복잡한 유동현상이 발생함으로써 이론적인 해석이 거의 불가능하며,
설계 및 제작에 매우 |
| 신중을 기하여야 한다. |
