에젝타 : 분류

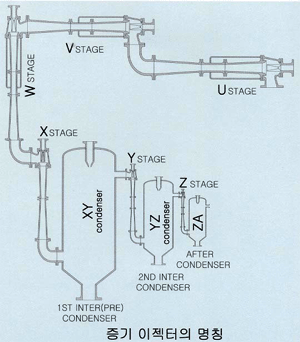

이젝터의 응용분야, 1. 발전설비 : 터빈 배압 유지장치 2. 석유화학공업 : 증류장치, 탈취장치, Chiller제조 3. 섬유공업 : 폴리에스터 주압공정장치 4. 식품산업 : 진공증발, 건조장치 5. 제지공업 : 폐열회수 6. 조선공업 : 원요 스트리핑, 빌지펌프 7. LPG : 수입기지 증발가스 회수용 8. 철강공업 : RH, TD, LD의 탈가스 장치 9. 환경산업 : 폐열회수, 탈취장치 10. 의약분야 : 동결건조 이젝터 구동유체 1. 증기 < 2.0 Kg/cm2 abs 2. 공기 < 1.0Kg/cm2 abs 3. 물 < 30. Kg/cm2 abs 4. LPG < 4.0Kg/cm2 abs 5. 기타 이용 가능한 유체   (주)히텍코리아는 증기 이젝터의 설계 및 제작에 대하여 축적된 기술과 노하우를 바탕으로 수요자의 요구에 완벽하게 대응하여 드립니다.     DIN24290에 의한 제트펌프의 분류   Liquid jet Steam jet Gas jet Liquid ejector Liquid jet liquid ejector Steam jet liquid ejector Gas jet liquid ejector Gas ejector Ventilator Liquid jet ventiolator Steam jet venti- olator Gas jet venti- lator Com pressor Liquid jet compr- essor Steam jet compr- essor Gas jet compr- essor Vacuum Ejector Liquid jet vacuum ejector Steam jet vacuum ejector Gas jet vacuum ejector Solid ejector Liquid jet solid ejector Steam jet solid ejector Gas jet liquid ejector 상기표는 독일 표준규격 DIN24290에 의거하여 구동 유체와 흡입유체에 의하여 제트펌프를 분류하였다.   진공 시스템은 여러개의 부스터 또는 이젝터 응축기 및 수봉식 진공펌프를 조합하여 죄적의 시 스템을 구성하며, 시스템 구성요소의명칭은 다음과 같다.   진공시스템명명법 U stage : 4단부스터 V stage : 3단부스터 W stage : 2단부스터 X stage : 1단부스터 Y stage : 2단이젝터 Z stage : 1단이젝터 XZ condenser : 1단 중간 응축기 YZ condenser : 2단 중간 응축기 ZA condenser : 대기압 응축기 WRVP : Water ringvacuum pump 이젝터 구동유체 절대압력 : (Avsolute pressure) 흡입압력 : (Suction pressure) 배출압력 : (Discharge pressure) 무부하압력 : (Blindsuction pressure) 정상운전 : (Stableoperation) 흡입가스온도 : (Suction gas temperature) 건조공기 : (Dry air) 환산공기량 : (Air equivalent) 설계유량 : (Design point) 구동압력 : (Motive pressure) 증기소모량 : (Steam consumption) 시동용 이젝터 : (Evacuation ejector) 소음기 : (Silencer) 분자량 : (Molecular weight) 증기압축기 : (thermocompressor) 부스터 : (Booster)
